空心杯电机结构图

空心杯电机是直流电机的一种特殊形式，它可以做成无刷的，也可以做成有刷的。

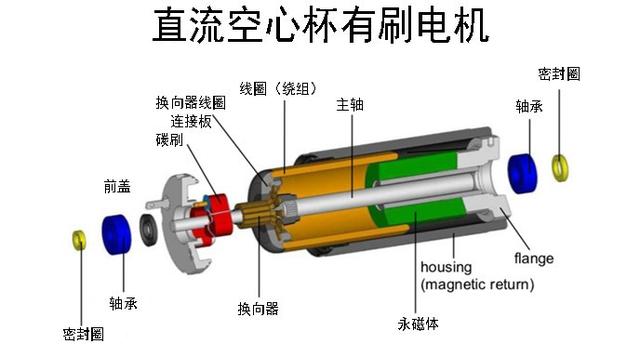

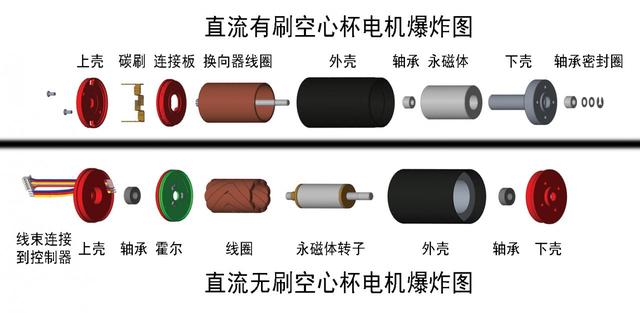

我们以直流有刷空心杯电机为例，大家看这张爆炸图。

作为一个电机，永磁体，线圈，换向器，碳刷一个都不能少

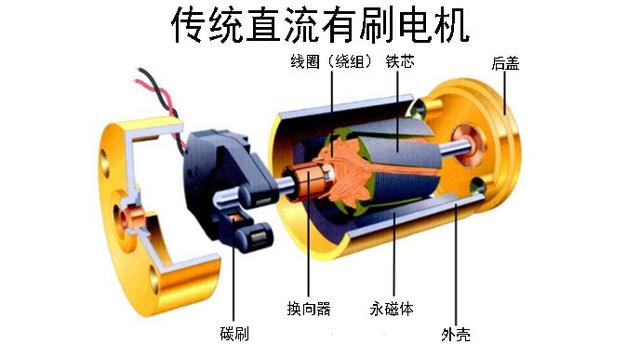

只是结构上和传统直流有刷电机完全不同。

空心杯电机最大的特点就是这个像杯子一样的线圈，它没有其他支撑结构，完全由导线绕制而成，线圈通过连接板，和换向器，主轴链接到一起。他们共同组成了转子。一般情况下这个连接板由塑料和环氧树脂组成。它的作用有固定导线和传递力矩。线圈在磁铁和外壳之间的缝隙中旋转，从而带动整个转子旋转。

这种结构彻底消除了由于铁芯形成涡流而造成的电能损耗，由于转子重量大幅降低，所以转动惯性减小，相比传统铁芯电机，大扭矩急加速急减速性能突出。

整体来说，它有体积小，效率高，功率密度高，可控性高，噪音小，散热效果好等等很多优点。

当然，有得必有失，它也是有缺点的，由于没有铁芯支撑，线圈只能做得很薄，这也导致了线圈和输出轴的连接强度有限，所以整体不可能做的太大。一般空心杯电机最大功率也就是几百瓦。

综合看来，空心杯电机可以应用在需要快速响应的系统中。如导弹的飞行方向快速调节，相机快速自动调焦，工业机器人，仿生义肢等，在这些领域，空心杯电机能很好地满足其技术要求。

因为空心杯电机体积小，很多对体积有要求的商品都采用了空心杯作为动力元件。比如；玩具车，航模、电动牙刷等
